BPMN 2.0: O Padrão para Modelagem de Processos de Negócio

Guia completo para concursos públicos — FGV estilo

O que é BPMN?

BPMN (Business Process Model and Notation) é um padrão internacional para modelagem de processos de negócio, mantido pelo OMG (Object Management Group). A versão atual é a BPMN 2.0, lançada em 2011.

Por que estudar para concursos?

A FGV adora BPMN porque é um tema transversal: aparece em Gestão de Processos, Governança de TI, Gestão Pública e Administração Geral.

Elementos BPMN 2.0

1. Objetos de Fluxo (Flow Objects)

O BPMN define quatro categorias principais de elementos. Aqui estão os símbolos básicos:

Elemento	Símbolo	Descrição

———-	———	———–

Evento	Círculo	Algo que acontece durante o processo

Atividade	Retângulo com bordas arredondadas	Trabalho executado

Gateway	Losango	Controle de fluxo (divergência/convergência)

Eventos

Eventos representam algo que “acontece” durante o processo. Existem três tipos principais:

• Início → Círculo com borda fina
• Intermediário → Círculo com borda dupla
• Fim → Círculo com borda grossa

Tipos de Evento (detalhes)

Cada evento pode ter um “gatilho” específico:

• Mensagem: envelope (recebimento/envio)
• Tempo: relógio (espera, prazo, ciclo)
• Erro: raio (exceção)
• Sinal: triângulo (broadcast)
• Link: seta (conexão entre páginas)
• Condicional: folha (regra de negócio)
• Compensação: seta reversa

Atividades

Atividades representam trabalho executado no processo:

• Tarefa (Task): atômica, indivisível
• Subprocesso: colapsável (sinal de +) ou expandido
• Transação: subprocesso com controle de rollback
• Chamada (Call Activity): reutilização global

Gateway

Gateways controlam a divergência e convergência do fluxo:

• Exclusivo (X): uma única saída (OU exclusivo)
• Paralelo (+): todas as saídas (E)
• Inclusivo (O): uma ou mais saídas (OU)
• Baseado em Eventos: primeira ocorrência decide
• Complexo: expressão customizada

2. Dados

• Objeto de Dados: documento/informação usada pelo processo
• Input/Output: entrada/saída de dados
• Armazenamento de Dados: banco, repositório

3. Artefatos

• Anotação: texto explicativo
• Grupo: categorização visual (sem impacto no fluxo)

4. Swimlanes (Raias)

• Pool: participante principal (organização/sistema)
• Lane: subdivisão dentro do pool (departamento, cargo)

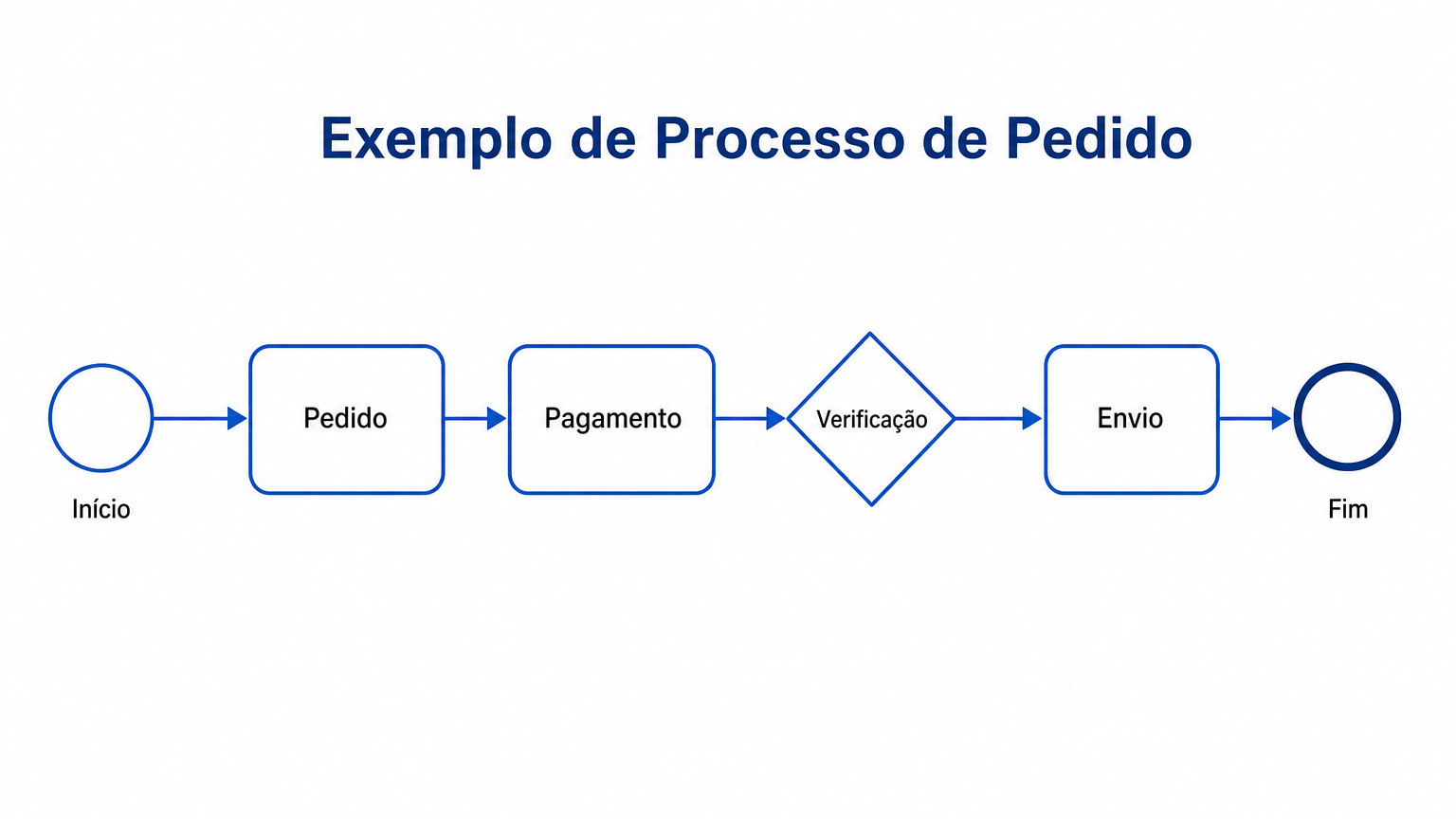

Exemplo de Diagrama Completo

Um processo de pedido típico em BPMN 2.0:

Conexões

• Fluxo de Sequência (linha cheia, seta preenchida): ordem das atividades
• Fluxo de Mensagem (linha tracejada, círculo vazado): comunicação entre pools
• Associação (linha pontilhada): artefato ou dados conectados

BPMN vs Outras Notações

Característica	BPMN	Fluxograma	UML

—————-	——	————	—–

Padrão	OMG	Informal	OMG

Propósito	Processos de negócio	Qualquer fluxo	Software

Swimlanes	Pool + Lane	Não	Diagrama de atividades

Eventos	50+ tipos	Limitado	Ações

Executável	Sim (BPMN 2.0)	Não	Sim

Dicas FGV sobre BPMN

1. BPMN 2.0 é executável — diferencial crítico. Pode ser convertido para BPEL (execução em motor de processos)

2. Pool vs Lane: Pool é participante autônomo (organização); Lane é papel interno

3. Gateway exclusivo vs inclusivo: exclusivo = 1 escolha; inclusivo = 1 ou mais

4. Evento intermediário: pode ser anexado à borda da atividade (evento de borda)

5. Subprocesso ad-hoc: atividades sem ordem predefinida

6. Processo vs Caso: BPMN é para processos previsíveis; CMMN é para casos (imprevisíveis)

Exemplo Prático

“`

[Início] → [Receber Pedido] → {Gateway: Pagamento?}

├── [Aprovado] → [Separar Produto] → [Enviar] → [Fim]

└── [Recusado] → [Notificar Cliente] → [Fim]

“`

Questões FGV Típicas

1. “Qual símbolo representa um gateway no BPMN?” → Losango

2. “Qual elemento é usado para modelar fluxo entre organizações?” → Fluxo de Mensagem

3. “O que diferencia um subprocesso de uma tarefa?” → Subprocesso é decomposto em atividades menores

4. “O que é um evento de borda?” → Evento intermediário anexado à borda da atividade

Resumo para a Prova

• BPMN 2.0 → padrão OMG, modelagem + execução
• 4 categorias: Flow Objects, Data, Artifacts, Swimlanes
• 3 Flow Objects: Evento (círculo), Atividade (retângulo), Gateway (losango)
• Conexões: Sequência (linha cheia), Mensagem (tracejada), Associação (pontilhada)
• Pool = organização, Lane = departamento
• Gateway exclusivo (X) = uma saída; Paralelo (+) = todas; Inclusivo (O) = uma ou mais
